基于Camera原理,用于激光钎焊或激光熔焊过程的在线闭环控制,焊接过程监测、可视化、实时质量检测。高采样频率实时摄像机成像,结合独家质量检测算法,实时焊接过程图像分析以确保焊接质量稳定,从而降低废品率、测试成本和返工。
专业照明技术
专业频闪照明技术,确保用于焊缝质量检测图像的准确采集。同轴照明模块LM4和旁轴照明模块LM6完美解决不同应用需求及不同激光头集成问题
焊接过程触手可及
激光焊接过程图像的实时采集,焊接过程可视化,加工工艺参数同步记录,焊接过程视频可追溯。
实时质量检测
通过采集焊缝和熔池的图像,结合质量检测算法,实时针对激光焊接过程中的典型缺陷如孔洞、断焊、焊偏等进行检测并将结果实时反馈。确保焊接质量稳定同时省去焊后检测工序,提高生产节拍。
卓越工业设计
得益于精巧的设计,Weldeye系统相机模块和照明模块具有体积小,重量轻,与焊接头集成后干涉轮廓小等优点,同时具备IP64防尘性能,确保激光焊接环境下稳定工作。高柔性连接线缆可满足随机器人运动,所有线缆均采用快速插接口设计,方便快速更换。
汽车白车身顶盖钎焊

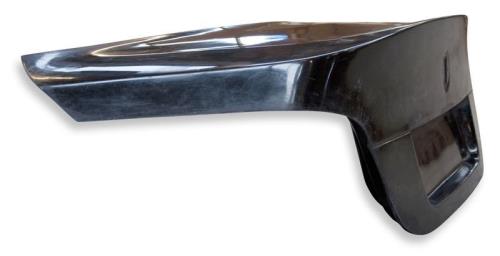

汽车白车身后盖焊接

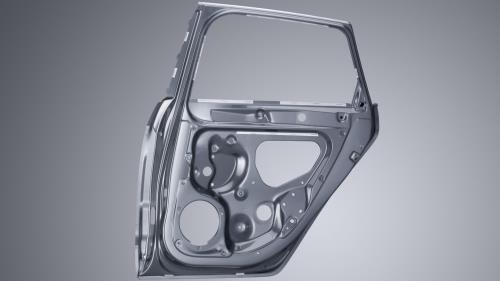

汽车白车身四门焊接

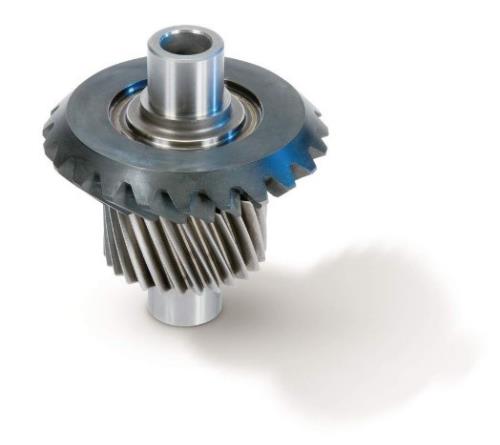

汽车传动齿轮焊接

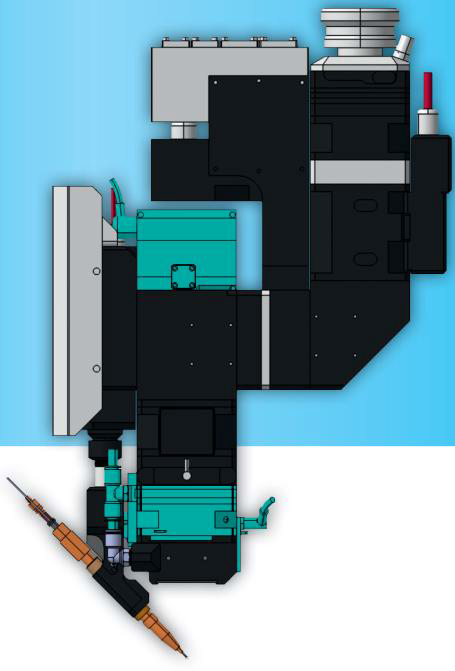

Weldeye For Scansonic ALO3

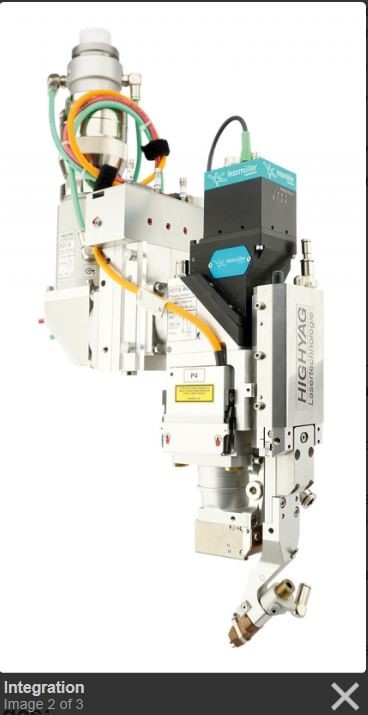

Weldeye For Highyag PDT-B
序号 | 参数项目 | 参数值 |
---|---|---|
1 | 照明激光功率 | Laser class 3B |
2 | 图片频率 | 300 fps |
3 | 相机分辨率 | 40 px/mm |
4 | 图片像素尺寸 | 600 px * 200 px |
5 | 图片最大尺寸 | 18mm * 6mm |
1:0.9 / 1:1 / 1:1.1 / 1:1.7 /1:2.1 /1:3.3 /1:4 /1:5.2 /1:5.3
放大率,配有Scansonic焊接光学器件
序号 | 其他 | 有序切换的图像大小,图像位置 |
---|---|---|
1 | 内部数据接口(包括8m和15m电缆) | Gigabit Ethemet |
2 | 外部接口 | Profinet Profibus,Ethercat,Devicenet,Ethernet/IP |
3 | WELDEYE的尺寸和重量 相机模块 AP3.0 | 82 mm*82mm*86mm/817g |
4 | WELDEYE的尺寸和重量 照明模块 LM4 | 82mm*82mm*60mm/351g |
5 | WELDEYE尺寸和重量 照明模块 LM6 | 40mm*48mm*65mm/172g |
6 | 外部电源 | 230 V |
7 | 内部电源 | 24 V / max 3A |
8 | WELDEYE集成 照明模块 LM4 | 集成在激光头里面,激光束路径通过它 |
9 | WELDEYE集成 照明模块 LM6 | 集成在激光头外面,更大的工作距离 |
10 | 结构 | IP64 |
硬件

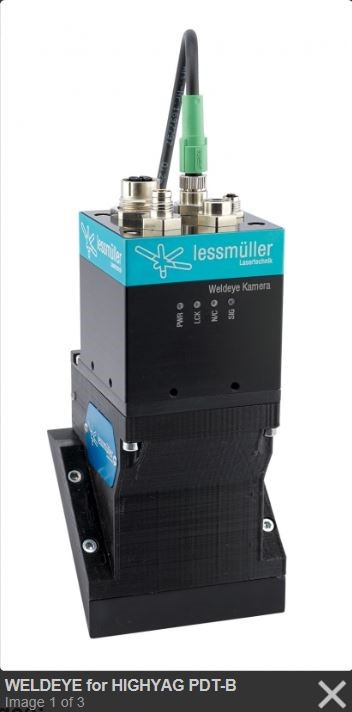

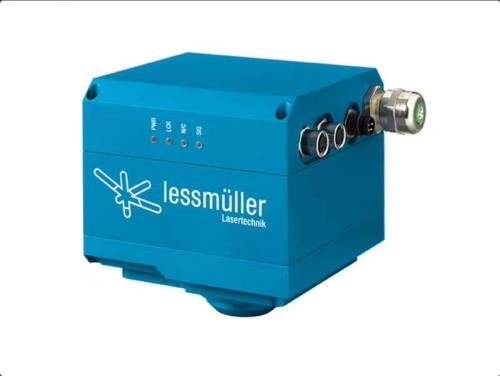

Weldeye相机模块 Camera AP3.0

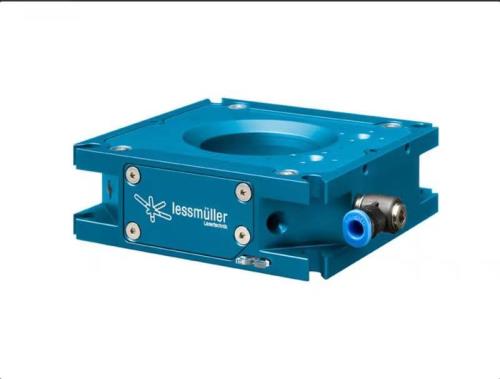

Weldeye同轴照明模块LM4

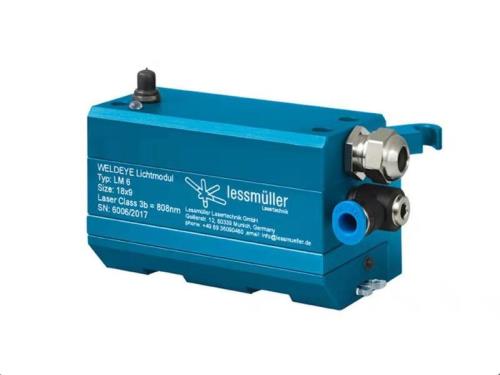

Weldeye旁轴照明模块LM6

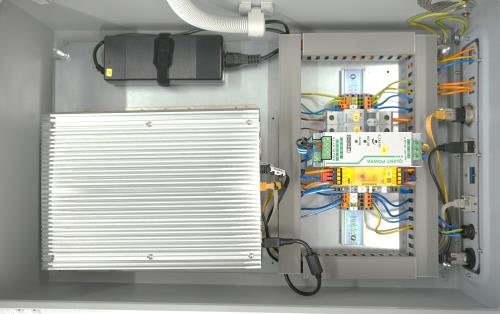

Weldeye控制柜Control Cabinet
软件
Weldeye Client软件

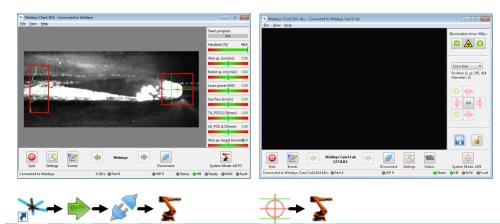

用于参数设置、实时焊接过程监控及可视化
Weldeye Player软件

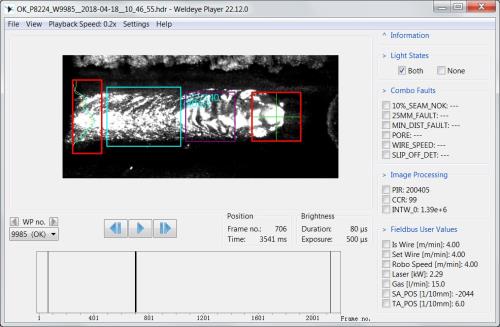

用于焊接过程记录video的播放及工艺参数的回溯查看
